Laugenpumpe, Ablaufpumpen auswechseln und passendes Ersatzteil beschaffen

Die Laugenpumpe ein häufig benötigtes Ersatzteil wie sie in Spülmaschinen und Waschmaschinen Verwendung findet, wird entweder mit Asynchron Motor oder als Magnetpumpe verwendet. Technische Einzelheiten finden Sie hier Laugenpumpe und Ablaufpumpe Funktion

Die Laugenpumpe hat in Spülmaschine und Waschmaschine dieselbe Funktion. Bei der Spülmaschine sitzt die Ablaufpumpe meist in der Nähe des Pumpensumpf unten. Bei der Waschmaschine hinter der Fremdkörperfalle und den Flusensieb. Die Pumpe ist ein häufig benötigtes Ersatzteil und ist für die meisten Geräte schnell verfügbar. Hat man das benötigte Ersatzteil beschafft kann man an den Ausbau der defekten Pumpe denken. Ersatzteile Laugenpumpen finden Sie im Shop unter den Namen des Geräts und den Bezeichnungen vom Typenschild. Ersatzteile Waschmaschinen Laugenpumpen Ersatzteile Geschirrspüler Laugenpumpen


Ersatzteile suchen suchen
Ablaufpumpe mit Asynchronmotor

Achtung:  Vor der Reparatur  ist es am wichtigsten das Gerät vom Netz zu trennen.



Dann wird man die Einbau Lage der Pumpe prüfen. Oft ist es notwendig dazu die Rückwand der Waschmaschine zu entfernen. Beim Geschirrspüler muss oft wie beim nachfolgenden Beispiel eine Blende im Sockelbereich entfernt werden. Dann entfernt man die Kabelanschlüsse (Stecker )vom Motor. Bei Waschmaschinen  ist die Laugenpumpe oft am Gehäuse angeschraubt.


komplette Magnetpumpe mit Pumpengehäuse

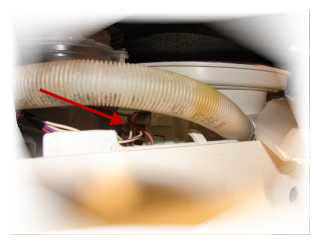

Leider sind bei Spülmaschinen wegen der meist vorhandenen Bodenwanne die Komponenten sehr schlecht zugänglichDer Schlauch im Vordergrund wird zur besseren Demontage aus dem Pumpensumpf gezogen. Danach werden die Steckkabelschuhe  am Pumpenanschluss abgezogen.










Bei dieser Spülmaschine ( Bild links ) verbirgt sich die Laugenpumpe im unteren Bereich des Sockels. Nach entfernen der Sockelblende sieht man wie im linken Bild die Anschlüsse der Laugenpumpe.
Ev. Schlauchanschlüsse am Pumpengehäuse müssen zum Ausbau oft entfernt werden. Nur so ist die Pumpe zugänglich und kann ausgebaut  werden.

Laugenpumpe im Geschirrspüler eingebaut

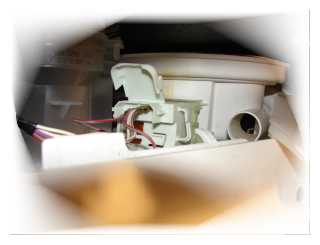

Blick auf Anschlüsse einer eingebauten Magnetpumpe







Dann dreht man die Pumpe im Bajonettverschluss wie hier im Bild etwa 90 Grad nach links unten. Danach kann die Ablaufpumpe nach hinten abgezogen werden.



Nach kurzen Vergleich mit der besorgten Ersatz Laugenpumpe kann der Einbau umgekehrt wie der Ausbau stattfinden.



Zurück zur Waschmaschinen oder Geschirrspüler  Herstellerauswahl für zur Ersatzteil Suche.

Laugenpumpe wird durch drehen gelöst
